شیر پنوماتیک

انواع شیر پنوماتیک

انواع شیر پنوماتیک را با دو مشخصه از هم جدا می‌کنند: تعداد دهانه‌ها و حالت‌ها (3/2، 5/2 و 5/3) و نوع فرمان، یعنی برقی یا دستی. موقع خرید هم همین دو را باید بدانید، نه چیز دیگری.

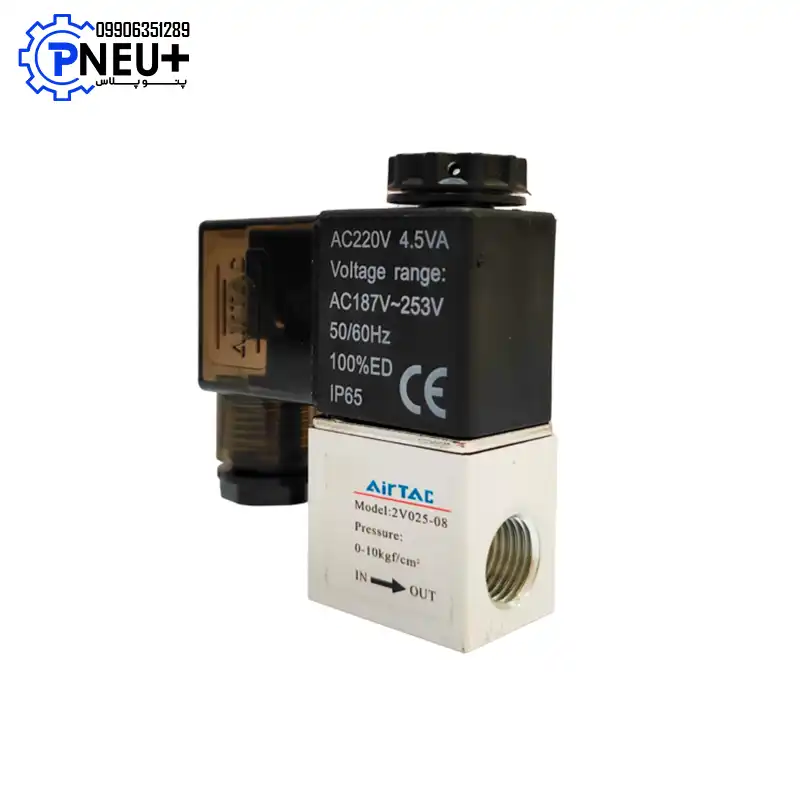

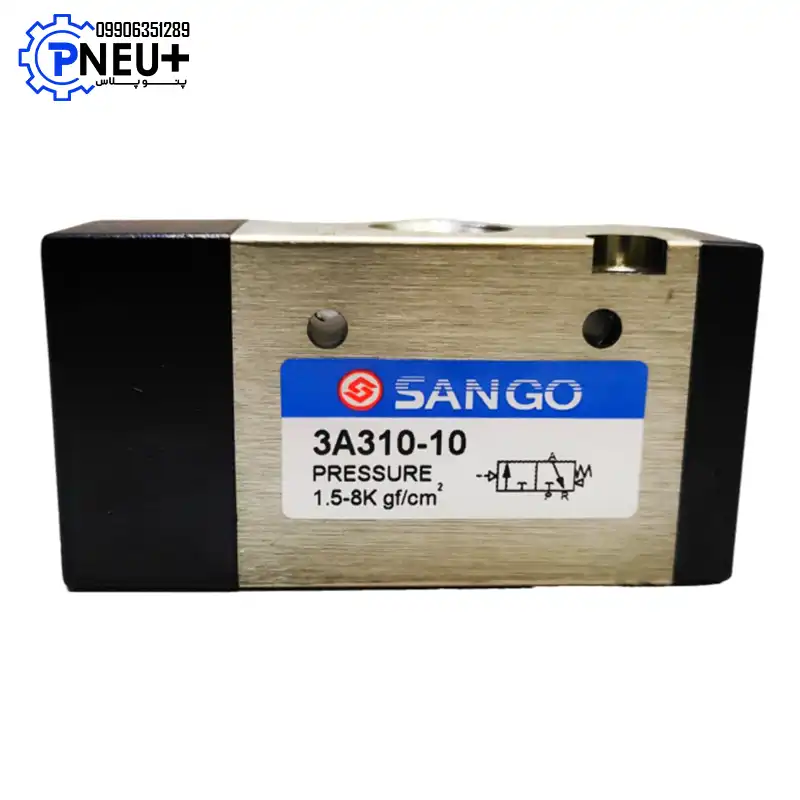

شیر 3/2 سه دهانه و دو حالت دارد. با این شیر جک یک‌طرفه را فرمان می‌دهند یا هوای یک خط را قطع و وصل می‌کنند، مثلاً هوای نازل دمنده روی دستگاه بسته‌بندی.

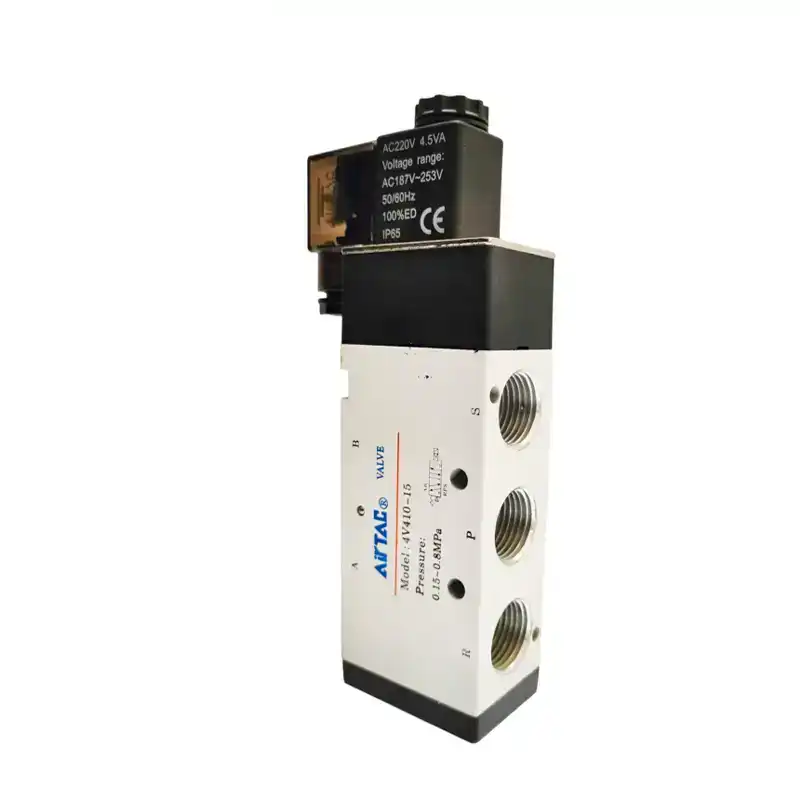

شیر 5/2 پنج دهانه دارد و برای جک دوطرفه است، که در بیشتر دستگاه‌ها همین جک را می‌بینید. این شیر دو مدل دارد. مدل تک‌بوبین با قطع برق، با فنر برمی‌گردد و جک را به حالت اول می‌برد. مدل دوبوبین حافظه دارد و جک را همان‌جا که هست نگه می‌دارد. برای گیره‌ای که قطعه را گرفته، دوبوبین امن‌تر است.

شیر 5/3 حالت سومی هم دارد که جک را وسط کورس نگه می‌دارد. این حالت میانی سه نوع است: بسته (Closed Center)، تخلیه (Exhaust Center) و تحت فشار (Pressure Center). اگر توقف میانی لازم ندارید، پول اضافه برای 5/3 ندهید.

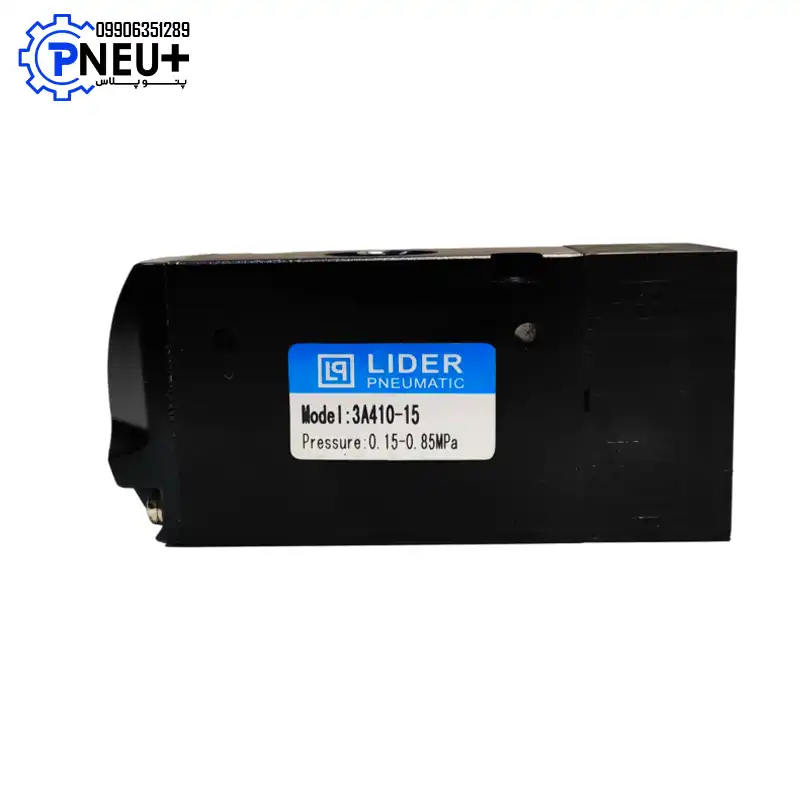

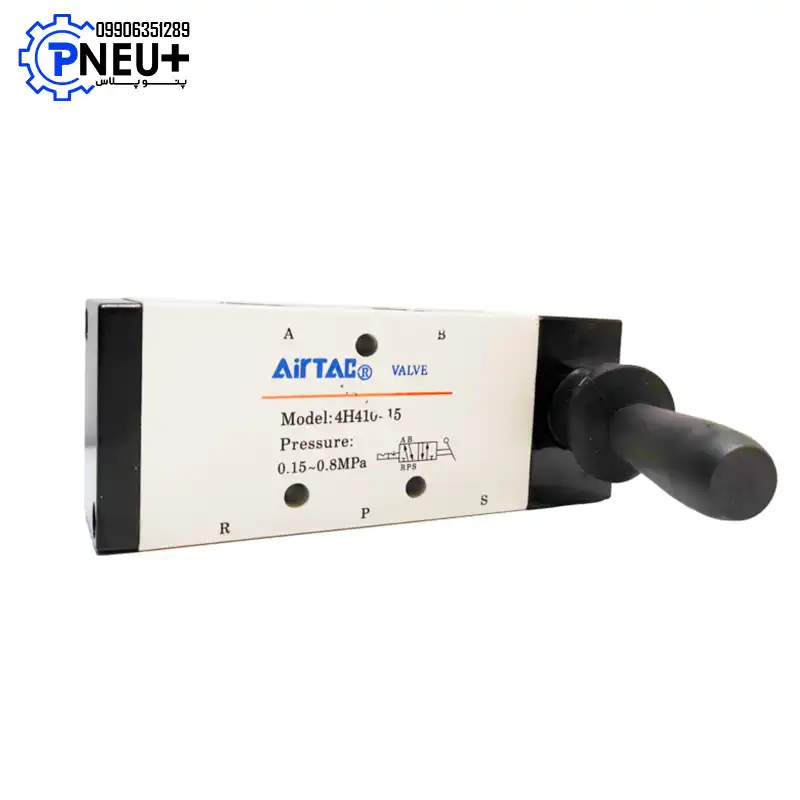

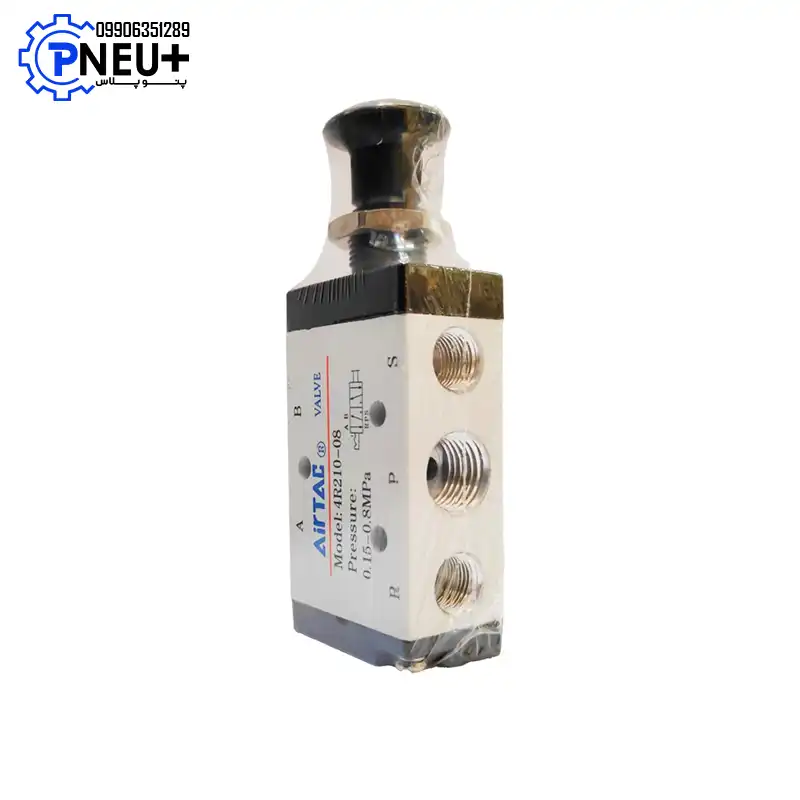

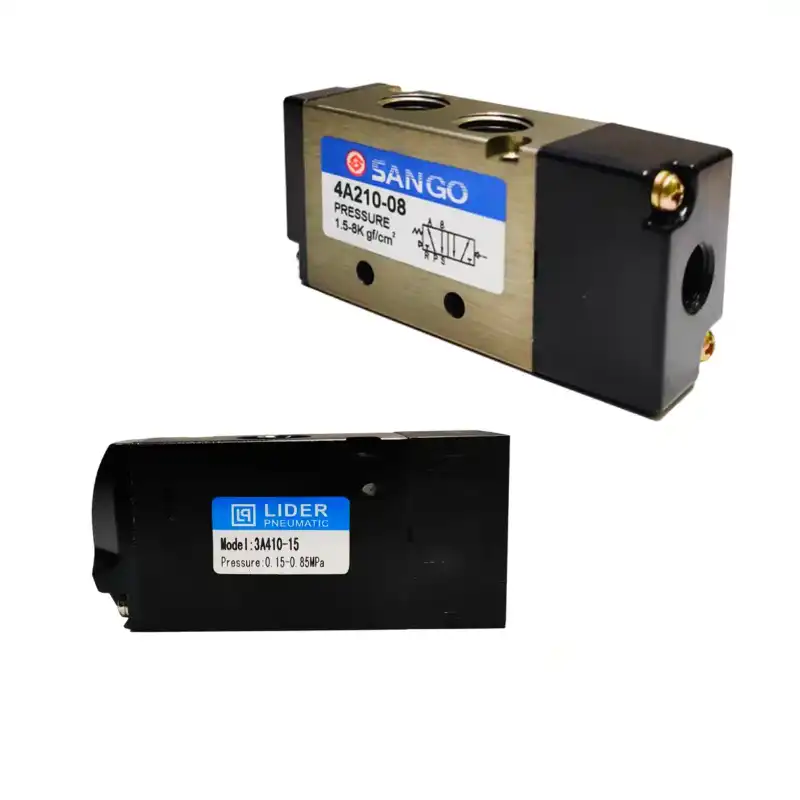

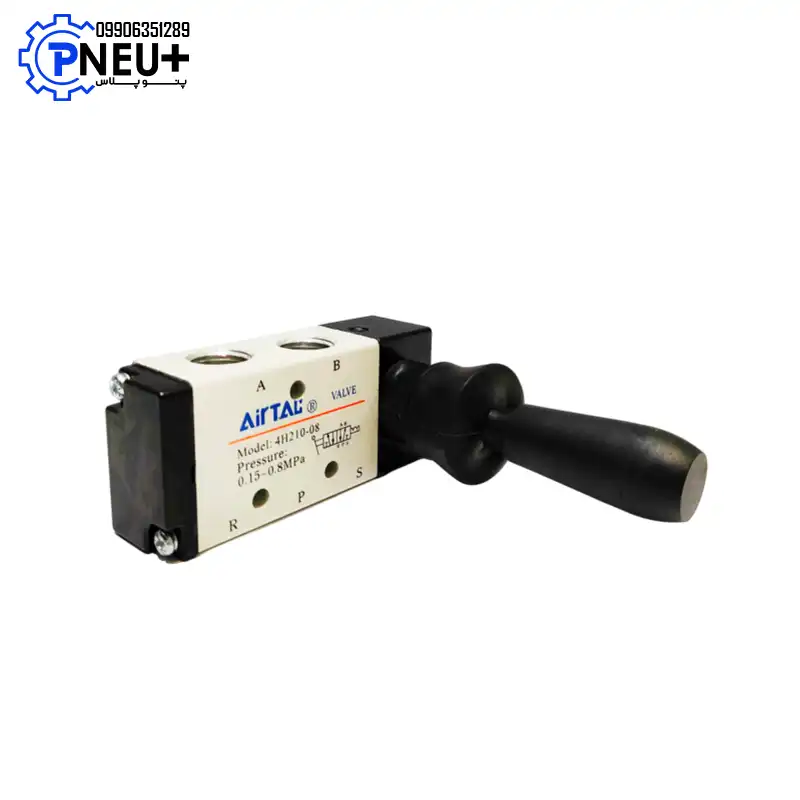

شیرهای دستی با اهرم، دکمه یا پدال کار می‌کنند و برای دستگاهی‌اند که تابلو برق ندارد.

اگر کد شیر قدیمی پاک شده، دهانه‌های روی بدنه را بشمارید. سه دهانه یعنی 3/2. پنج دهانه با یک بوبین یعنی 5/2 تک‌بوبین. ولی شیر پنج‌دهانه با دو بوبین می‌تواند 5/2 دوبوبین باشد یا 5/3، و از ظاهرش نمی‌شود فهمید. در فروشگاه پنوپلاس در تهران، برای همین مورد عکس پلاک شیر را می‌خواهیم. مدل‌های موجود هر نوع: [؟]. طرز کار داخلی اسپول را در مقاله «طرز کار شیر برقی پنوماتیک» توضیح داده‌ایم.

راهنمای خرید شیر پنوماتیک

برای خرید شیر پنوماتیک چهار مشخصه لازم است: نوع شیر، ولتاژ بوبین، سایز رزوه و فشار کاری. با همین چهار عدد، شیر درست را در یک تماس تلفنی پیدا می‌کنیم.

• نوع شیر را جک تعیین می‌کند. جک دوطرفه شیر 5/2 می‌خواهد و جک یک‌طرفه شیر 3/2. شیر 5/3 فقط وقتی لازم است که جک باید وسط راه بایستد.

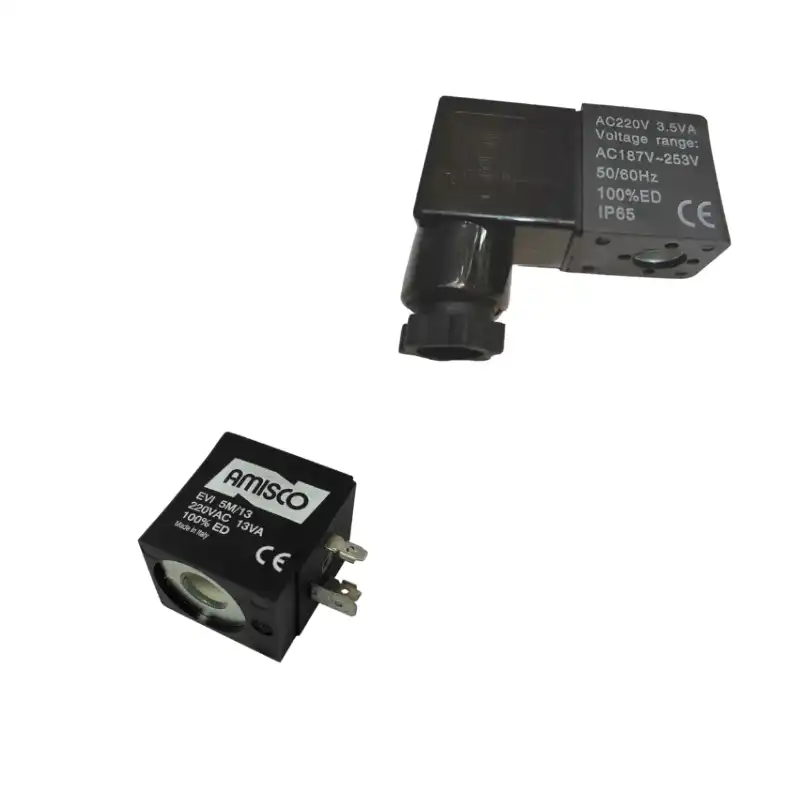

• ولتاژ را از تابلو بخوانید، نه از روی حدس. خروجی بیشتر PLCها ۲۴ ولت DC است و تابلوهای رله‌ای قدیمی معمولاً ۲۲۰ ولت AC می‌دهند. به حرف AC یا DC هم دقت کنید. بوبین ۲۴ ولت AC روی برق ۲۴ ولت DC درست کار نمی‌کند، با اینکه عددشان یکی است.
• رزوه شیر را هم‌اندازه پورت جک بگیرید یا بزرگ‌تر. شیر کوچک جلوی هوا را می‌گیرد و جک کند می‌شود. بعد هم مشتری خیال می‌کند جک ایراد دارد.
• فشار کاری را هم چک کنید. بیشتر شیرهای برقی پنوماتیک پایلوتی‌اند و زیر یک حداقل فشار جابه‌جا نمی‌شوند. این حداقل در کاتالوگ هر مدل آمده است. اگر شبکه هوای کارگاه شما ضعیف است، موقع سفارش بگویید.
• سه قطعه کوچک را هم همان روز بخرید تا دستگاه معطل نماند: کانکتور بوبین، صداخفه‌کن برای دهانه‌های تخلیه، و اتصال هم‌سایز شیلنگ.

اگر شیر قدیمی را عوض می‌کنید، ساده‌ترین راه این است که عکس پلاک شیر و بوبینش را بفرستید. در فروشگاه پنوپلاس در تهران از روی همین عکس، معادلش را از میان مدل‌های موجود پیدا می‌کنیم. سؤالی که مشتری‌ها در این مرحله زیاد می‌پرسند: [؟ سؤال واقعی و جواب شما].

برندهای شیر پنوماتیک موجود در پنوپلاس

شیر پنوماتیک در پنوپلاس از سه برند موجود است: ایرتک (AirTAC) از تایوان، فستو (Festo) از آلمان و هایکو (HYCO) از [؟ کشور سازنده]. انتخاب بین این سه بیشتر به دستگاه شما بستگی دارد تا به سلیقه. اول ببینید شیر فعلی دستگاه مال کدام برند است و چطور بسته شده: تکی با رزوه روی بدنه، یا روی منیفولد.

شیر پنوماتیک ایرتک (AirTAC)

شیر پنوماتیک ایرتک (AirTAC) پیشنهاد ما برای بیشتر دستگاه‌های ساخت داخل است. شیرهای سری 4V ایرتک را روی خیلی از دستگاه‌های پرکن، بسته‌بندی و پرس ساخت ایران می‌بینید. بوبین و قطعه یدکی‌شان دیر پیدا نمی‌شود و بیشتر تعمیرکارها کدشان را می‌شناسند. اگر شیر سه سال بعد هم خراب شود، پیدا کردن معادلش دردسر ندارد.

کد شیرهای ایرتک را خودتان هم می‌توانید بخوانید. در 4V210-08:

عدد ۲ یعنی بدنه سری ۲۰۰. عدد ۱ یعنی شیر 5/2 تک‌بوبین. ۰۸ یعنی رزوه ۱/۴ اینچ.

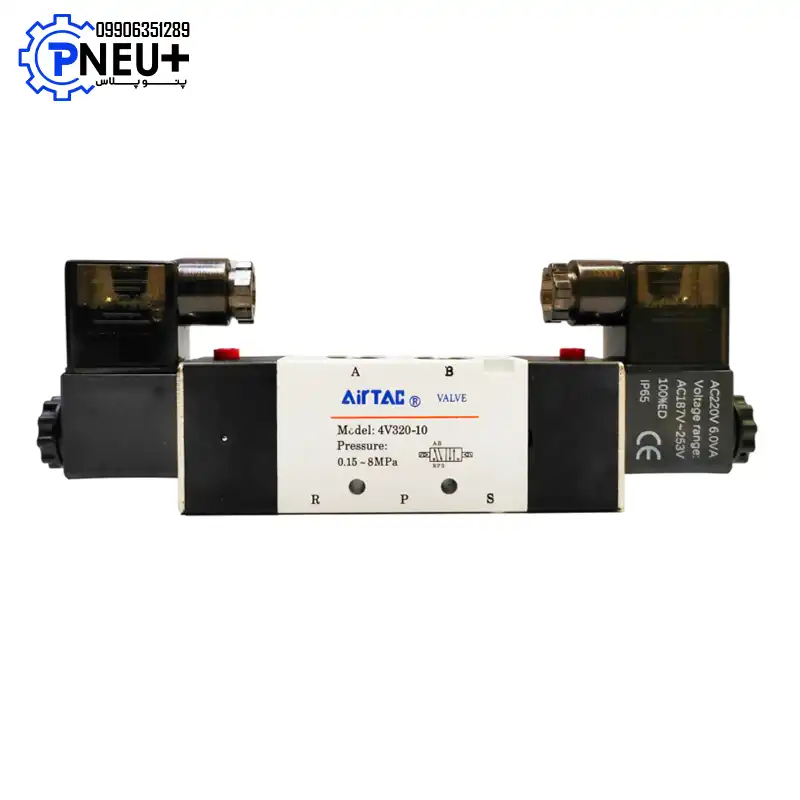

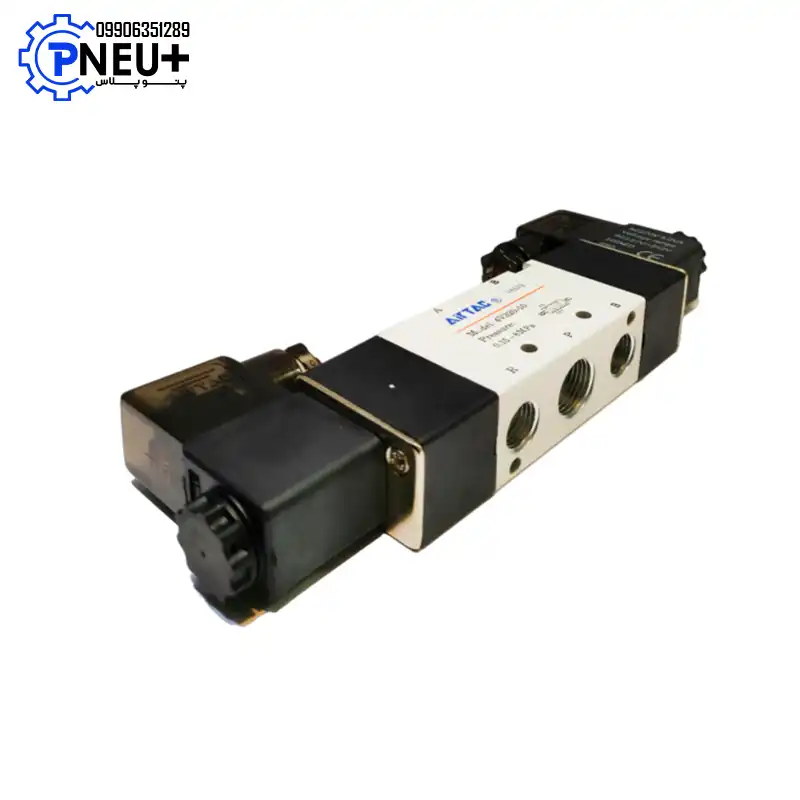

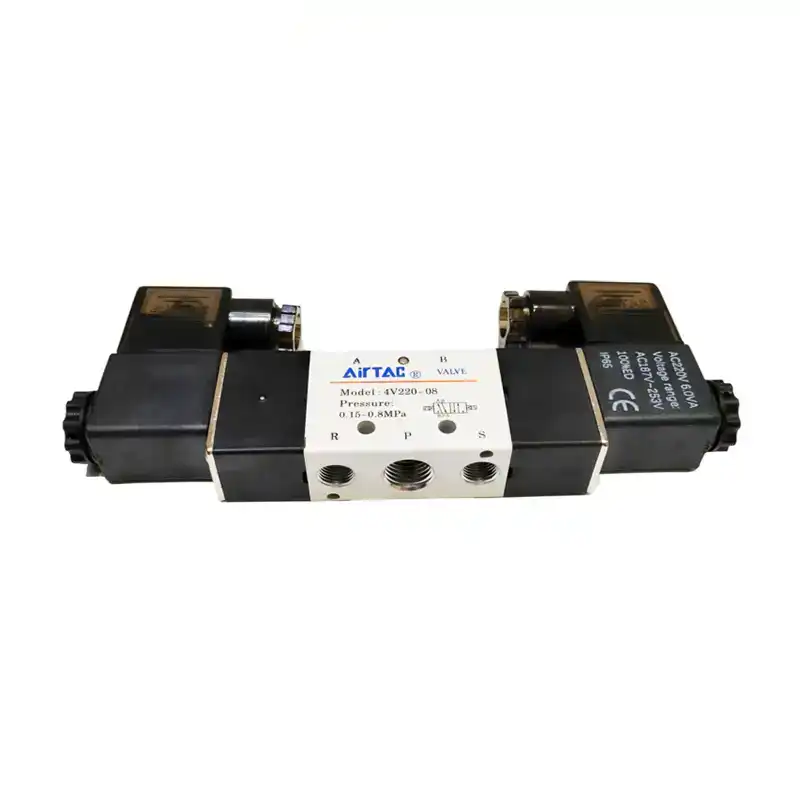

اگر رقم وسط ۲ باشد، مثل 4V220-08، شیر دوبوبین است. اگر ۳ باشد، مثل 4V230C-08، شیر 5/3 است و حرف C، E یا P نوع وسط را نشان می‌دهد: بسته، تخلیه یا تحت فشار. شیرهای 3/2 ایرتک هم با سری 3V شناخته می‌شوند. عدد آخر کد رزوه را می‌گوید: ۰۶ یعنی ۱/۸ اینچ، ۰۸ یعنی ۱/۴ و ۱۰ یعنی ۳/۸.

پس اگر پشت تلفن فقط همین کد را بخوانید، نوع شیر، تعداد بوبین و سایز رزوه معلوم است. فقط ولتاژ را جدا بگویید، چون در کد اصلی نیست.

سری‌ها و ولتاژهای ایرتک موجود در پنوپلاس: [؟]. فشار کاری سری 4V طبق کاتالوگ ایرتک: [؟] تا [؟] بار.

شیر پنوماتیک فستو (Festo)

شیر پنوماتیک فستو (Festo) را وقتی بخرید که دستگاه شما با شیر فستو ساخته شده و شیر روی منیفولد یا ترمینال شیر (Valve Terminal) فستو نشسته است. ابعاد و محل پیچ این پایه‌ها مخصوص فستوست و شیر برند دیگر رویشان نمی‌نشیند. در این حالت عوض کردن کل منیفولد از خرید همان شیر فستو گران‌تر تمام می‌شود. شیرهای فستو را بیشتر روی دستگاه‌های وارداتی اروپایی می‌بینید.

روی هر شیر فستو دو شناسه هست: کد نوع، مثل VUVG-…، و یک شماره قطعه عددی (Part Number). برای سفارش، شماره قطعه را بفرستید. دو شیر با کد نوع شبیه به هم ممکن است ولتاژ، کانکتور یا نوع فرمان متفاوتی داشته باشند، ولی شماره قطعه برای هر مدل فقط یکی است.

فستو گران‌تر از ایرتک است. اگر شیر شما تکی و رزوه‌دار است و روی دستگاه ساخت داخل بسته شده، پرداخت این اختلاف را پیشنهاد نمی‌کنیم. شیر ایرتک هم‌رزوه و هم‌ولتاژ همان کار را می‌کند. [؟ نظر و تجربه فروشنده درباره دوام فستو در کار سنگین یا ۲۴ساعته]

سری‌های فستوی موجود در پنوپلاس: [؟]. روش تأیید اصالت شیرهای فستو: [؟].

 شیر پنوماتیک هایکو (HYCO)

شیر پنوماتیک هایکو (HYCO) ساخت [؟ کشور] است و در پنوپلاس سری‌های [؟] از آن موجود است. قیمت هایکو [؟ نسبت به ایرتک: ارزان‌تر، هم‌قیمت یا گران‌تر] است. این برند را برای [؟ چه مشتری یا چه دستگاهی] پیشنهاد می‌کنیم، چون [؟ دلیل].

کد سفارش شیرهای هایکو [؟ با کد ایرتک هم‌خوان است یا نه]. بوبین یدکی [؟ موجود است یا نه]. فشار کاری طبق کاتالوگ هایکو: [؟] تا [؟] بار.

قیمت شیر پنوماتیک

قیمت شیر پنوماتیک در پنوپلاس روزانه و هم‌زمان با بازار به‌روز می‌شود. قیمت دقیق هر مدل را کنار همان محصول در لیست بالای صفحه می‌بینید. آن عدد همان قیمتی است که امروز با آن می‌فروشیم.

چیزی که قیمت شیر را بالا و پایین می‌برد سه عامل است: برند، نوع شیر و سایز رزوه. فستو از ایرتک هم‌کار گران‌تر است. شیر دوبوبین هم چون یک بوبین بیشتر دارد، از تک‌بوبین هم‌سایز گران‌تر تمام می‌شود. برای دستگاه ساخت داخل، پرداخت اختلاف قیمت فستو را معمولاً لازم نمی‌دانیم، مگر وقتی که شیر روی منیفولد فستو بسته شده باشد.

موقع مقایسه قیمت، فقط به عدد خود شیر نگاه نکنید. کانکتور بوبین، صداخفه‌کن و اتصال شیلنگ را هم حساب کنید، چون بعضی فروشنده‌ها شیر را بدون این‌ها قیمت می‌دهند. قیمت شیرهای پنوپلاس [؟ با کانکتور / بدون کانکتور] است.

برای خرید تعدادی، قبل از واریز تماس بگیرید تا موجودی و قیمت همان لحظه را تأیید کنیم.
